Conector de duto flexível
Para isolar vibrações e ruídos causados por unidades de tratamento de ar, ventiladores e outros equipamentos, é altamente recomendável instalar uma junta flexível hermética entre a saída do dispositivo e o duto de ar. Esta junta, consistindo em um tecido que é fixado a uma chapa de metal em ambos os lados, é chamada de «Conector de Duto Flexível». A matéria-prima normal do conector de duto flexível é a chapa de aço GI e o tecido resistente ao fogo GC-PV (Poliéster Vinil), GC-SI (Silicone), GC-NE (Neoprene), GC-CV (Lona). Pode ser instalado entre ventiladores ou equipamentos semelhantes.
AutomáticoLinhapara produçãoDuto HVACconector flexívels
A linha de produção automática de conectores de dutos flexíveis é composta por desbobinador, puncionamento hidráulico, conformador de rolo e entalhe, cortador e, em seguida, o rebobinamento da correia. Se o cliente tiver a produção em grande quantidade de conectores de dutos flexíveis, esta é a solução adequada. Os produtos finais, incluindo a furação e o corte, podem ser finalizados por uma linha.
Fluxo de Tecnologia

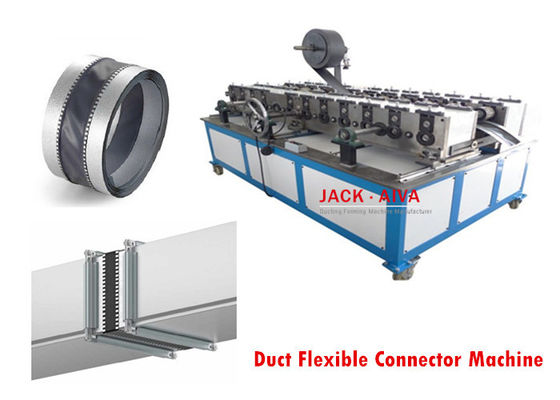

Máquina de Conformação de Rolo de Conector de Duto Flexívelconsiste principalmente em cônico, equipamento de guia, sistema de nivelamento, puncionamento, sistema de conformação de rolo, sistema de corte, equipamento de empilhamento, estação hidráulica, sistema de controle elétrico.
Parâmetros Principais da Máquina de Conector de Duto Flexível
| ITEM |
CONTEÚDO |
| Matéria-prima |
GI STEEL DC51+Z; 0.4-0.8mm
Pode ser projetado de acordo com a solicitação do cliente.
|
| Velocidade da linha |
5-7m/min |
| Estações de rolos de formação |
12 estações x 2 (estações de linha dupla na máquina principal de conformação de rolo) |
| Material do rolo de formação |
GCR15 como matéria-prima, dureza HRC60-62 após o tratamento, |
| Material do eixo |
Aço de qualidade Ф40mm, aço 45# |
| Motor principal |
3kw + 0.75kw |
| adequado para tamanho do material |
- Faixa de largura do tecido à prova de fogo flexível (lado do meio): 100----300mm;
- faixa de largura da tira de metal: 50-150mm;
- faixa de espessura da tira de metal: 0.4-0.8mm
|
| Tamanhos da máquina principal |
3500*1300*1300mm
|
| Peso |
2500kg
|
Aplicação do Conector de Duto Flexível HVAC
O Conector de Duto Flexível foi projetado para permitir que juntas flexíveis de qualquer tamanho sejam formadas de forma fácil e econômica na
fábrica ou no local. As juntas flexíveis são instaladas entre ventiladores (ou equipamentos semelhantes) para evitar a transmissão de vibração,
ruído e rangidos para o restante do sistema de ar condicionado.
- Conector de duto flexível para dutos e elementos retangulares
É feito de canal de flange PQ e cantos NQ interconectados por conexão flexível AMT. Os conectores de dutos flexíveis retangulares podem ser usados para unir dutos de ventilação, mas acima de tudo, são usados para eliminar vibrações causadas por unidades de tratamento de ar e ventiladores.
- Conector de duto antivibração flexível para unir dois dutos redondos espirais ou lisos
Possui extremidades macho e é equipado com uma vedação. A parte flexível é feita de conector de duto flexível AMT - uma junta composta por um tecido de fibra de vidro, revestido com PVC, poliuretano, neoprene ou revestimento de silicone e duas tiras de chapa de metal em ambos os lados.
